Vòng bi chống quay ngược (Blackstop cam clutch)

Complete Freewheel(backstop) FRHM

Thông tin sản phẩm

GIỚI THIỆU

Complete Freewheel(backstop) FRHM

Đặc trưng
Toàn bộ Freewheels FRHM với cánh tay mô-men xoắn là những chiếc freewheels có vòng bi được hàn kín với các ổ bi. Chúng được thiết kế để thay đổi Morse & reg; Các đơn vị CB, được cung cấp đầy dầu và sẵn sàng để lắp đặt
Các viên ngọc tự do FRHM được bố trí thông qua trục hoặc đầu trục.
Các freewheels FRHM được sử dụng như:
➧ Điểm dừng
cho các ứng dụng tốc độ thấp. Chúng được thiết kế để sử dụng trong các hệ thống băng tải nghiêng, thang máy và máy bơm. Phốt Taconite bảo vệ mặt sau khi điều kiện bẩn và bụi.
Mô-men xoắn tối đa lên đến 56 000 lb-ft.
Lỗ khoan lên đến 7 inch.

Ví dụ ứng dụng
Backstop FRHM 900-12 trên trục ròng rọc đầu của băng tải nghiêng. Mô men lái lùi bị hạn chế bởi cánh tay đòn trên tấm cơ sở.

Gắn
Mô men lái lùi được hạn chế bởi cánh tay đòn. Cánh tay đòn không được kẹp vào vị trí. Nó phải có 0,5 inch chơi theo hướng trục và theo hướng xuyên tâm.
Mặt sau FRHM được cung cấp để phù hợp với khe hở. Vít định vị trên vòng trong được cung cấp để giữ trục, không cần vòng đệm trục.

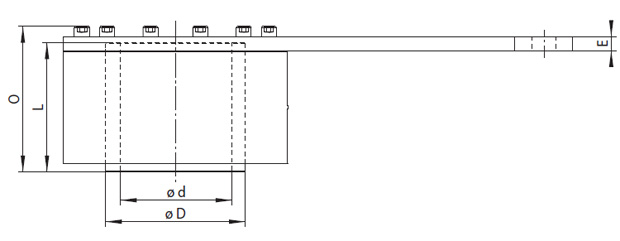

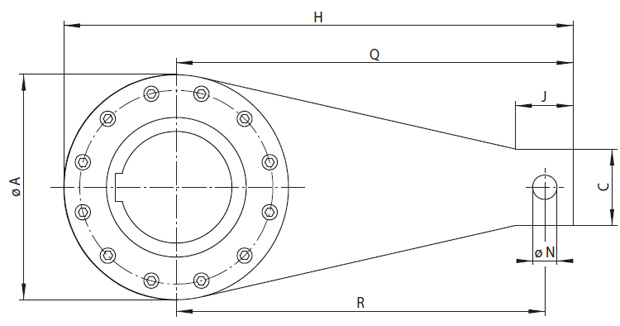

Freewheel Size	Maximum t orque MM lb-ft	Nominal t orque MN lb-ft	Maximum speed inner ring freewheels rpm	Bore d max. inch	A inch	C inch	D inch	E inch	H inch	R* inch	Weight lbs
FRHM 775-7	15 000	7 500	540	3.75	9.75	4.38	6	0.50	21.88	15.25	160
FRHM 800-7	24 000	12 000	460	4.50	10.50	4.38	7	0.50	22.25	15.25	190
FRHM 800-12	24 000	12 000	460	4.50	10.50	4.75	7	0.50	25.50	18.63	200
FRHM 900-12	37 000	18 500	400	5.44	12.00	4.75	8	0.50	26.25	18.63	210
FRHM 900-19	37 000	18 500	400	5.44	12.00	4.75	8	0.88	30.63	22.88	220
FRHM 1000-19	56 000	28 000	360	7.00	16.50	4.75	9	0.88	32.89	22.88	270
FRHM 1000-30	56 000	28 000	360	7.00	16.50	5.25	9	0.88	33.25	23.00	275
